Шестигранник Привел Огни Для Автомобиля Детализируя Магазин Гаража Света

Шестиугольная Система Освещения

Шестигранник Привел Огни Для Автомобиля Детализируя Магазин Гаража Света

Время отклика: ≤3h

Гарантия (год) 2-летняя

Доставка: 5-10 дней

Пользовательские: OEM/ODM

CAD чертежи или 3D рендеринг

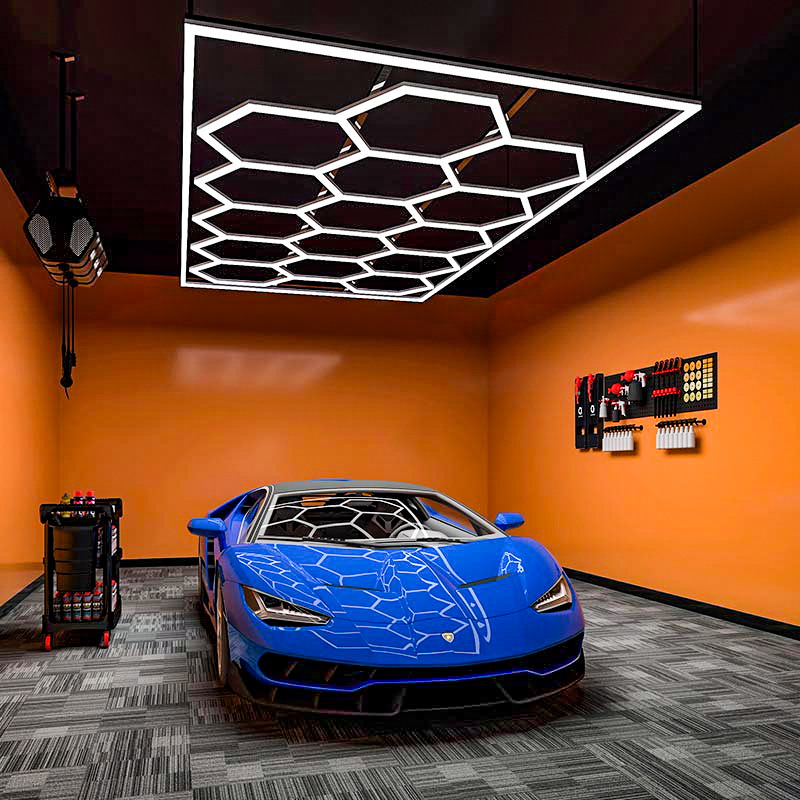

Шестигранные светодиодные светильники - идеальное световое решение для автомобильных предприятий, таких как автосервисы, автотехцентры и кузовные мастерские.

    ПАРАМЕТРЫ

    Артикул Код ZT1028

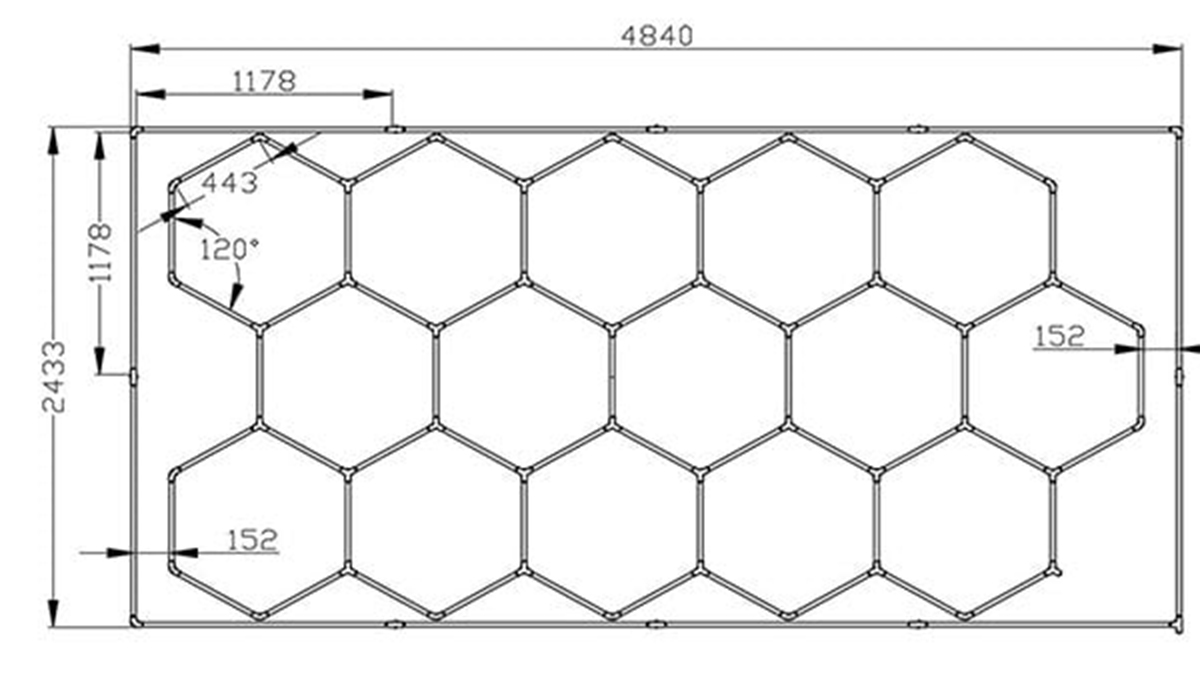

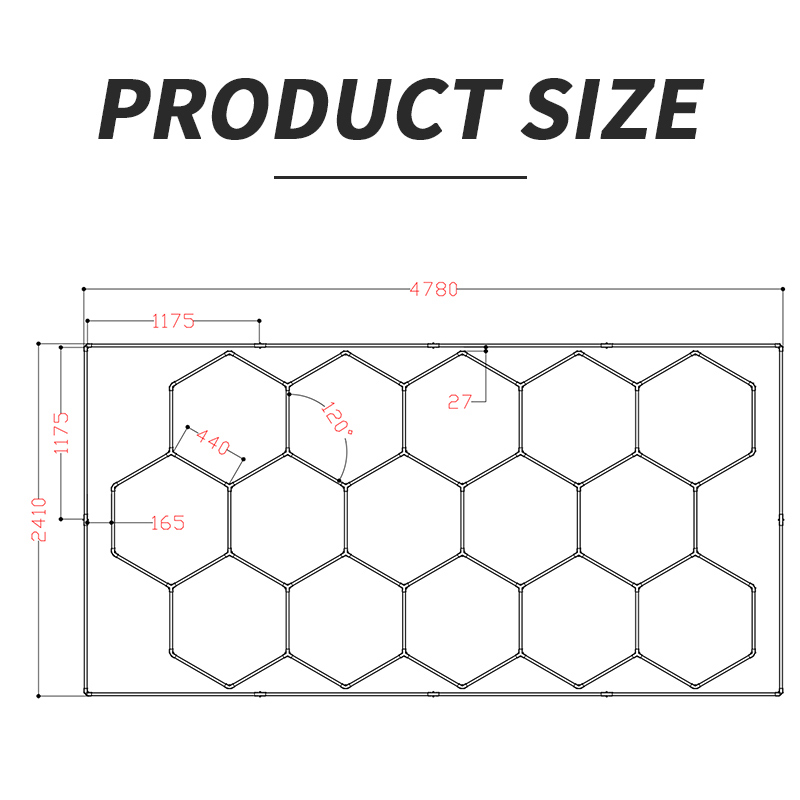

    Размер места 2433 мм * 4840 мм
    Количество/ Установка Контур + шестиугольники 15 шт
    Параметры Напряжение AC100 - 240V
    Мощность 552 Вт
    Ширина 20 мм
    Световой поток 110-120lm/w
    CRI. > 90
    CCT. 6500K (Белый)
    Материал Алюминий + крышка из ПК
    Аксессуары Разъемы для ПК

    ПРЕИМУЩЕСТВА

    hex grid lightsnz1
    01
    7 Jan 2019
    Эти шестигранные светодиодные лампы идеально подходят для освещения центров автодетализации и мастерских по обслуживанию автомобилей, обеспечивая яркое и четкое освещение, которое помогает механикам и техникам в работе с автомобилями и помогает в выявлении проблем. Они специально разработаны для освещения рабочих зон в автосервисах, обеспечивая четкий свет, облегчающий работу механиков с автомобилями.
    Поэтому, если вы хотите улучшить освещение в вашем центре автодетализации, мастерской по обслуживанию автомобилей или кузовном цехе, шестигранные светодиодные лампы станут идеальным решением.

    ПРИМЕНЕНИЕ

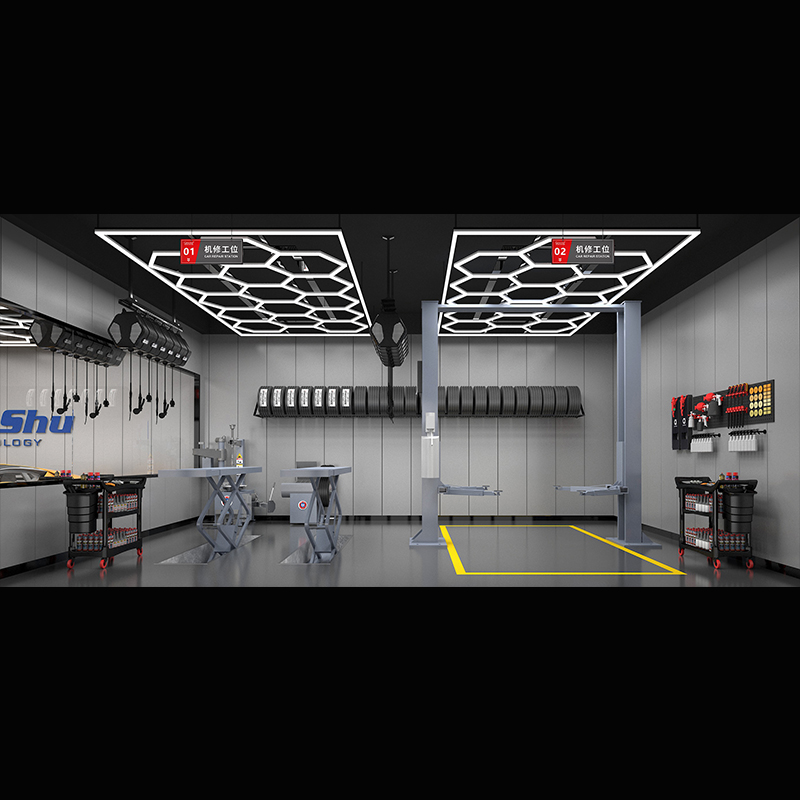

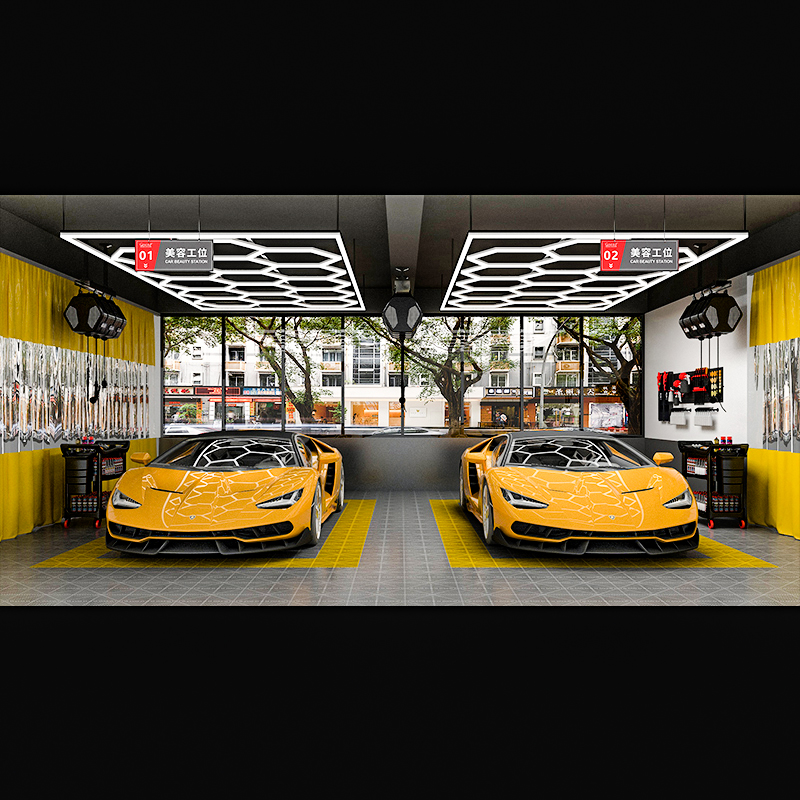

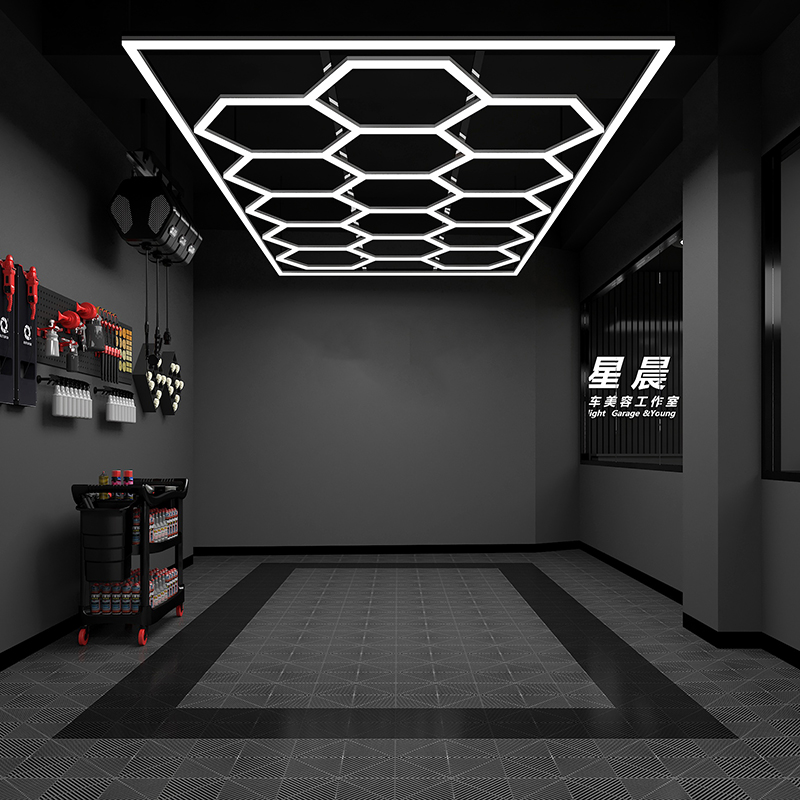

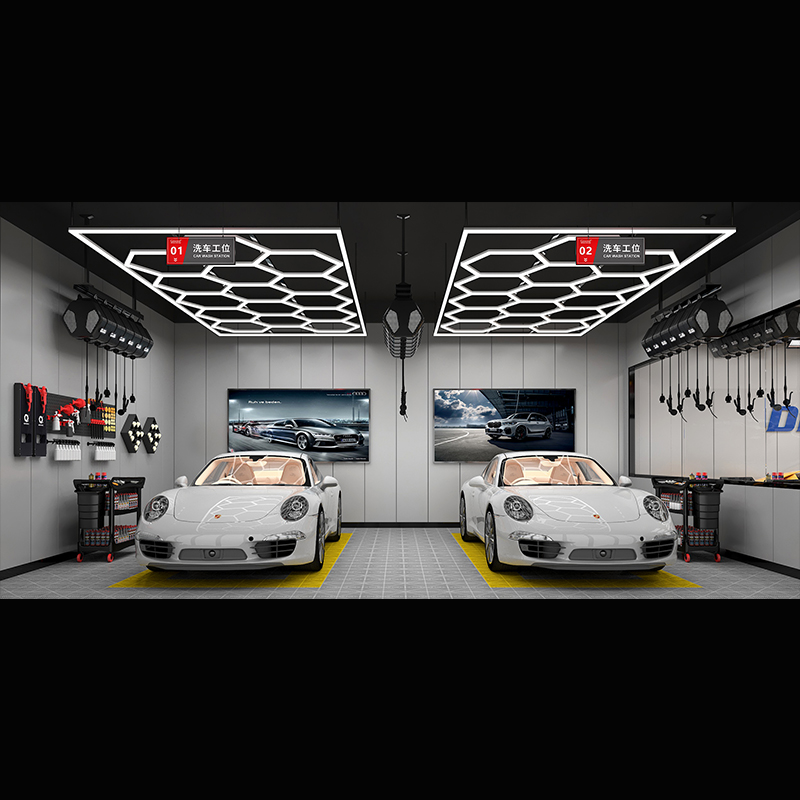

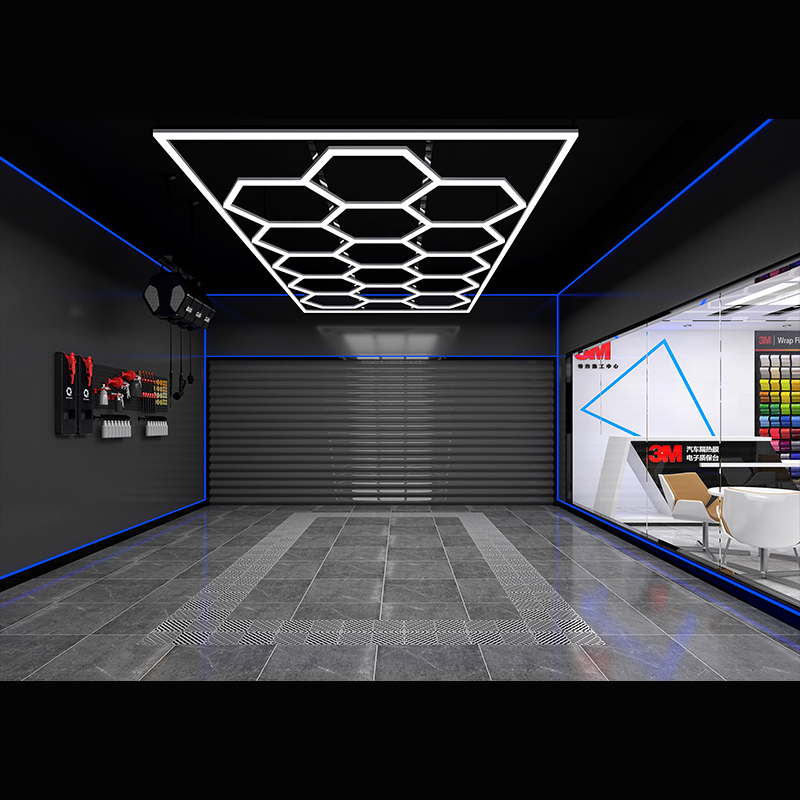

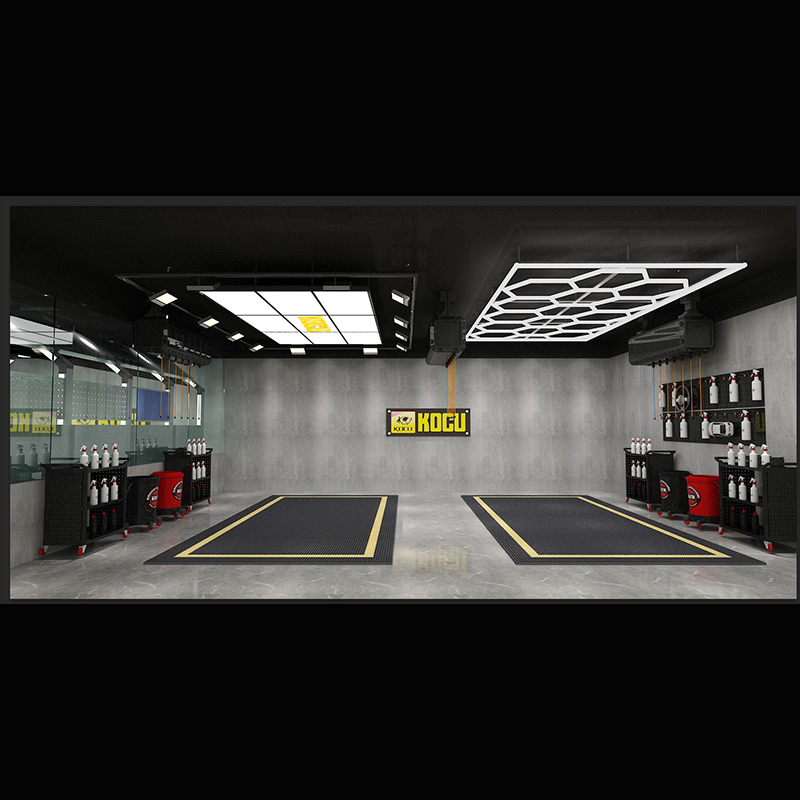

    Шестигранные светодиодные лампы универсальны и могут использоваться в самых разных помещениях, включая автомобильные мастерские, кузовные мастерские, автосервисы, авторемонтные мастерские, автомойки, мастерские, гаражи, выставочные залы, спортзалы, потолки, игровые зоны, стены, парикмахерские, супермаркеты и многое другое.
    hex led lightsmy6
    hexagon ceiling lightwzc
    hexagrid lights1tm
    honeycomb led lightvrp
    honeycomb led lightsoh7
    honeycomb light fixturesjf4

    Преимущества

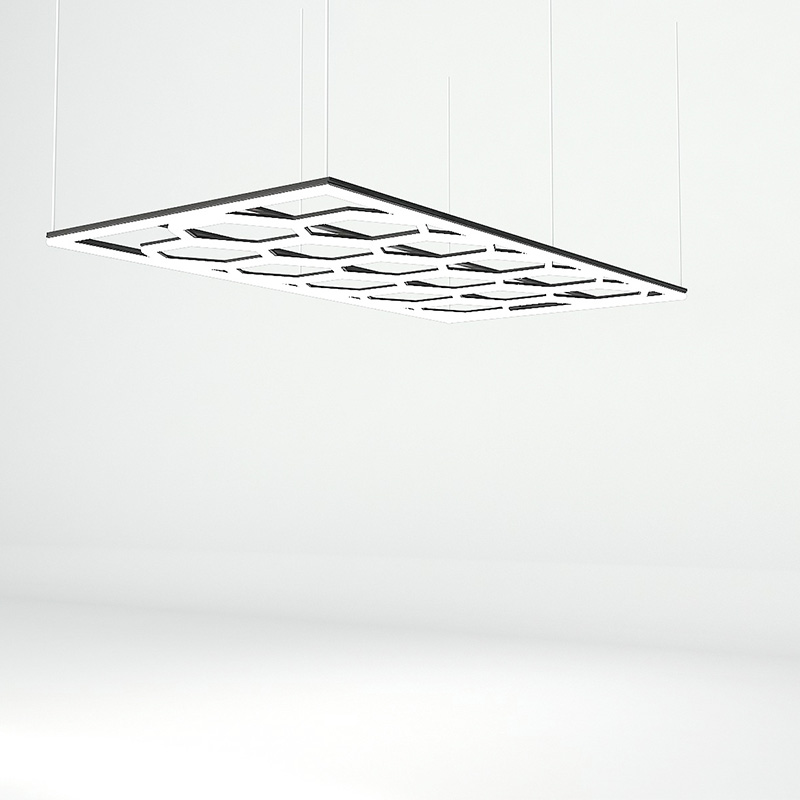

    1.Простая установка: Шестигранные светодиодные светильники, как накладные, так и подвесные, обеспечивают простое верхнее освещение. Просто прикрепите их к потолку с помощью винтов или используйте монтажные кронштейны для легкой установки.

    2.Сборка "сделай сам": Конструируйте их самостоятельно, что дает свободу творчества и позволяет создавать различные узоры в соответствии с вашими предпочтениями.

    3.Экономичность: Благодаря стандартизированному заводскому производству, четким инструкциям по установке и видео-демонстрациям, клиенты могут сэкономить более 60% трудозатрат и капиталовложений по сравнению с традиционными методами декорирования.

    4.Индивидуальный дизайн: Возможна подгонка размеров под ваши конкретные требования.

    5.Чертежи CAD и профессиональные световые решения: Предоставьте размеры объекта, и наши инженеры-продавцы смогут спроектировать корректировку освещения, предложив чертежи структурной схемы или 3D-рендеры.

    УСТАНОВКА

    Упрощенная установка достигается благодаря встроенным разъемам, что устраняет необходимость в отдельной проводке для каждой секции светильника. Всего две точки подключения.

    Загрузите инструкцию по установке здесь

    warning_03w6qВНИМАНИЕ!!!

    1230bu
    01
    На изображении 1 показано, как должны выглядеть медные разъемы.
    warning1_01fi7
    01
    На изображениях 2 и 3 показаны поврежденные медные разъемы, которые возникают, когда устройства сталкивают друг с другом с чрезмерной силой.
    warning1_032bn
    01
    Если два устройства не подходят друг к другу, проверьте правильность расположения разъемов или попробуйте использовать другую лампу. Не применяйте силу при соединении. Проверьте весь комплект светильников мультиметром, прежде чем подключать его к источнику электроэнергии и крепить к потолку.

    Перед сборкой изделия рекомендуется полностью прочитать данное руководство.

    Пожалуйста, внимательно прочитайте "Принципиальную Схему" перед сборкой

    Принципиальную Схему107

    Шестиугольная светодиодная система освещения Список деталей

    Номер Название Спецификация КОЛ-ВО Единица PIC
    1 трубки Размер: 440*20 мм Мощность: 6 Вт 60 куски
    2 трубки Размер: 1185*20 мм Мощность: 16 Вт 12 куски
    3 соединители 90° 2-сторонний белый 3 куски
    4 соединители 180° 2-сторонний белый 8 куски
    5 соединители Т-образный 3-полосный белый 1 куски
    6 соединители 120° 2-сторонний белый 16 куски
    7 соединители 120° Y-образный разъем белый 30 куски
    8 Кабель 0,3 м 1 конец 3 куски
    9 Стяжки 0,3 м 60 шт/упак 1 сумка
    10 инструкция по установке - 1 куски

    Светодиодные шестигранные светильники Технические характеристики

    Напряжение AC220V
    Мощность 552W
    Ток 6A
    Световой поток 110-120 лм/Вт
    CRI. >90
    CCT. 6500K (белый)

    Инструкция по сборке

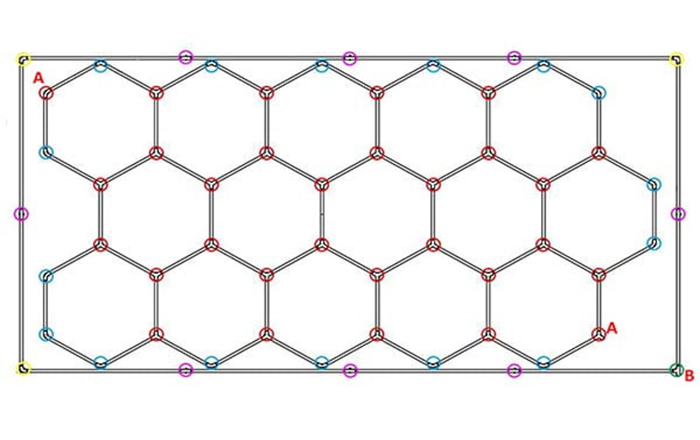

    1.  Положите все лампы и разъемы на землю (как на следующем рисунке).

    Лампы длиной 1,2 м для контура, лампы длиной 0,44 м для внутренней структуры, а также расположение различных разъемов, как показано на следующем рисунке:
    Инструкция по сборке4ge
    01
    7 Jan 2019
    Розовый O для 180° 2-сторонних разъемов1e48
    Желтый O для L-образных 2-сторонних разъемов2tcu
    Синий O для 2-сторонних разъемов 120°3zsz
    Красный O для Y-образных 3-ходовых разъемов4awg
    Зеленый O для Т-образных 3-ходовых разъемов5hnl

    2. Подключите трубки (Пожалуйста, будьте осторожны при подключении трубок к коннектору, иначе медная игла в коннекторе будет повреждена)


    213jgn

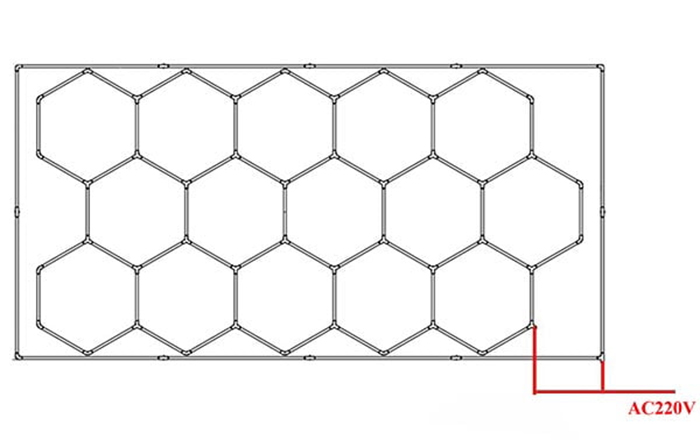

    Шестиугольная светодиодная лампа Принципиальная схема


    Шестиугольная светодиодная лампа Принципиальная схемаx1o

    warning_03w6qВНИМАНИЕ!!!

    2134obl
    01
    7 Jan 2019
    1. О кабеле:
    Красный провод - живая линия
    Синий провод - нулевой линии
    Желтый провод - линия заземления или линия заземления

    2. Есть только 5 точек для подключения кабеля всей структуры, параллельное подключение 5 кабелей и проводки к AC220V

    3. ПРОВЕРЬТЕ ПЕРЕД КРЕПЛЕНИЕМ К ПОТОЛКУ.

    4. Пожалуйста, установите его с профессиональным электриком.

    Светодиодный шестигранный светильник Инструкция по монтажу

    Как закрепить его на потолке?

    1235udb
