Шестигранный Светильник Для Освещения Гаража Для Покрытия Автомобиля

Шестиугольная Система Освещения

Шестигранный Светильник Для Освещения Гаража Для Покрытия Автомобиля

Время отклика: ≤3h

Гарантия (год) 2-3 года

Доставка: 5-10 дней

Обычай: OEM/ODM

Чертежи CAD или 3D-рендеринг

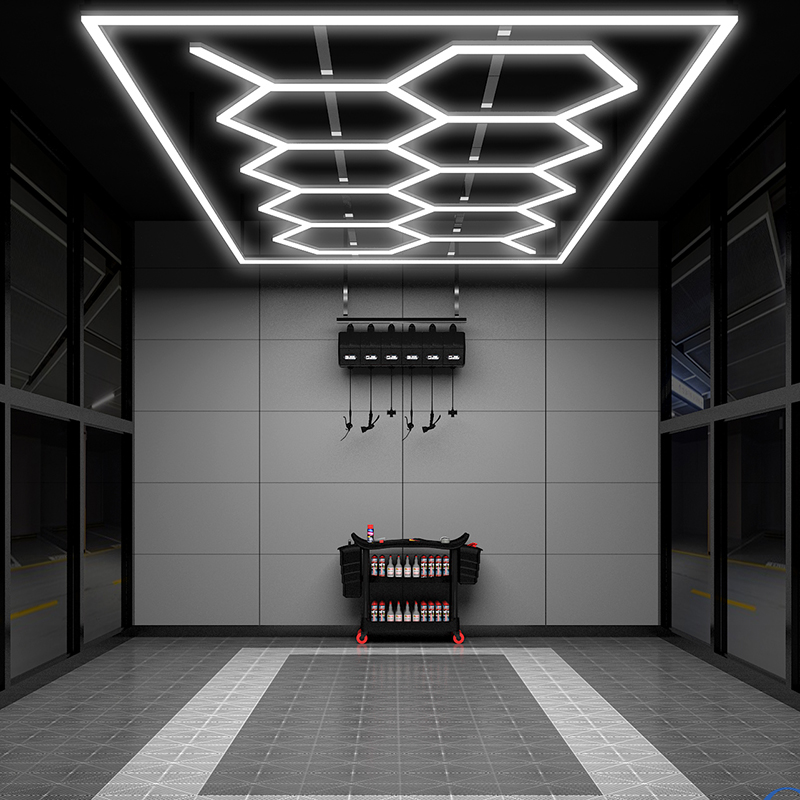

Шестиугольные светильники - стильное и современное дополнение к любому гаражу.

    ПАРАМЕТРЫ

    Артикул Код ZT5028
    Размер места W2542мм * L4893мм
    Количество/ Установка Контур + шестигранник 8 шт

    ПРЕИМУЩЕСТВА

    hexagon led lighting25v
    01
    7 Jan 2019

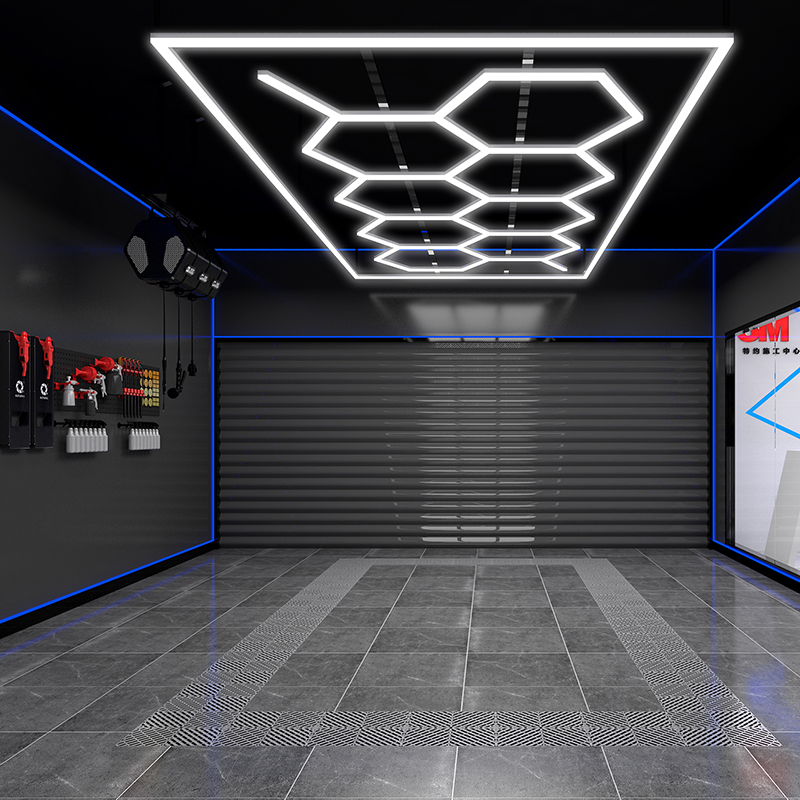

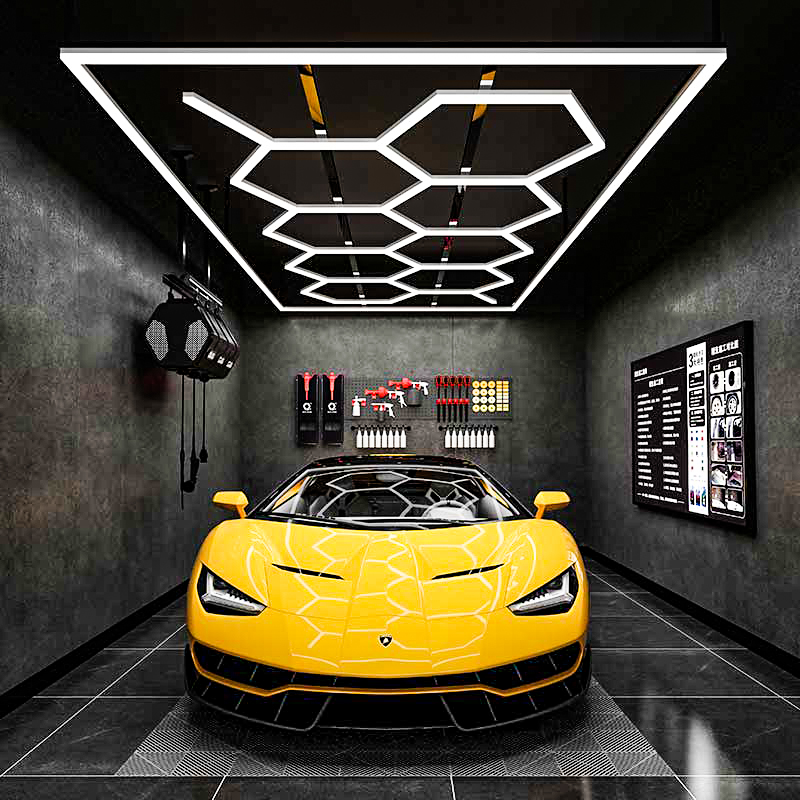

    Шестиугольные светильники - это идеальное решение для освещения любого гаража, автосервиса, автомойки и мастерской.

    Благодаря элегантному и современному дизайну шестиугольные светильники обеспечивают высокую освещенность, не мерцающий свет, не бликующий и не затеняющий эффект, гарантируя четкую видимость каждой детали в вашей работе. Шестиугольная форма светильника вносит особый штрих в любое пространство, одновременно предохраняя цвет краски кузова от искажения.
    Независимо от того, работаете ли вы над автомобилем или проводите техническое обслуживание, шестиугольный светильник - идеальный выбор для любого рабочего места в автомобиле. Если вы хотите создать хорошо освещенную и уютную обстановку для своих клиентов или сотрудников, подумайте об установке шестиугольного светильника.

    ПРИМЕНЕНИЕ

    Шестигранные светильники подходят для самых разных помещений, таких как автомобильные мастерские, кузовные мастерские, автосервисы, автотехцентры, автомойки, мастерские, гаражи, выставочные залы, спортзалы, потолки, игровые зоны, стены, парикмахерские, супермаркеты и многое другое.
    hexagon led lightsbx1
    hexagon lights510
    hexagon roof lightsaux

    Функции

    1. Шестигранная подсветка профессионального уровня обеспечивает интенсивное освещение, не мерцает и устраняет блики и тени, гарантируя, что цвет краски на кузове останется неискаженным.

    2. Применяется диапазон цветовой температуры, наиболее подходящий для строительства, что снижает зрительное утомление обслуживающего персонала и подчеркивает естественную красоту автомобиля.

    УСТАНОВКА

    warning_03w6qВНИМАНИЕ!!!

    1230bu
    01
    На изображении 1 показано, как должны выглядеть медные разъемы.
    warning1_01fi7
    01
    На изображениях 2 и 3 показаны поврежденные медные разъемы, которые возникают, когда устройства сталкивают друг с другом с чрезмерной силой.
    warning1_032bn
    01
    Если два устройства не подходят друг к другу, проверьте правильность расположения разъемов или попробуйте использовать другую лампу. Не применяйте силу при соединении. Проверьте весь комплект светильников мультиметром, прежде чем подключать его к источнику электроэнергии и крепить к потолку.

    Перед сборкой изделия рекомендуется полностью прочитать данное руководство.

    Пожалуйста, внимательно прочитайте "Принципиальную Схему" перед сборкой

    Circuit Diagram1 ZT5028jsv

    Система потолочных светильников с шестигранной головкой Список деталей

    Номер Название Спецификация КОЛ-ВО Единица
    1 световые бары 1.175m 12 куски
    2 световые бары 0.523m 16 куски
    3 световые бары 0.567m 4 куски
    4 световые бары 0.485m 17 куски

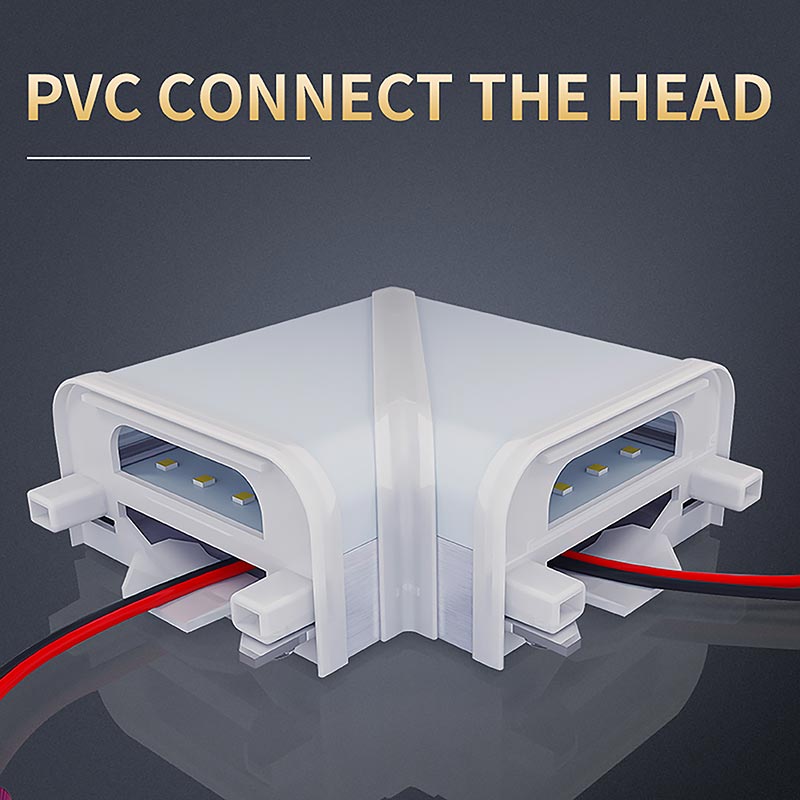

    5 разъёмы 90° 90° 4 куски
    6 120° разъемы 120° 12 куски
    7 180° разъемы 180° 8 куски
    8 Y-образные разъемы 3-сторонний 16 куски
    9 Торцевая заглушка - 2 сумка
    10 一 железный лист 101*10 мм 4 отверстия 16 куски
    11 L железный лист 46*10 мм 4 отверстия 8 куски
    12 120° железный лист 43*43 мм 4 отверстия 72 куски
    13 Светодиодный драйвер 400 Вт с установленной пластиной 5 наборы
    14 пряжки 75 мм (вариант 1) 27 куски
    15 винт с потайной головкой M5*6 мм 384 куски
    16 винт с потайной головкой M4*4 мм 20 куски
    17 Пластиковый расширительный болт M6*30мм (вариант 1) 64 куски
    18 Провод 150 мм 8 куски
    19 Инструкция по установке 1 1 куски

    Потолочный светильник шестиугольник Технические характеристики

    Напряжение AC110V
    Мощность 987W
    Ток 18A
    Световой поток 110-120 лм/Вт
    CRI. >90
    CCT. 6500K (белый)
    Материал Алюминий + ПВХ покрытие

    Инструкция по сборке

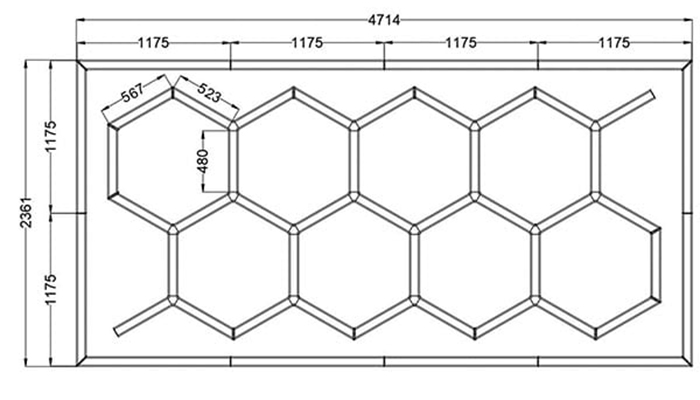

    Шестигранный потолочный светильник Инструкция по сборкеШестигранный потолочный -2 ZT50288jg

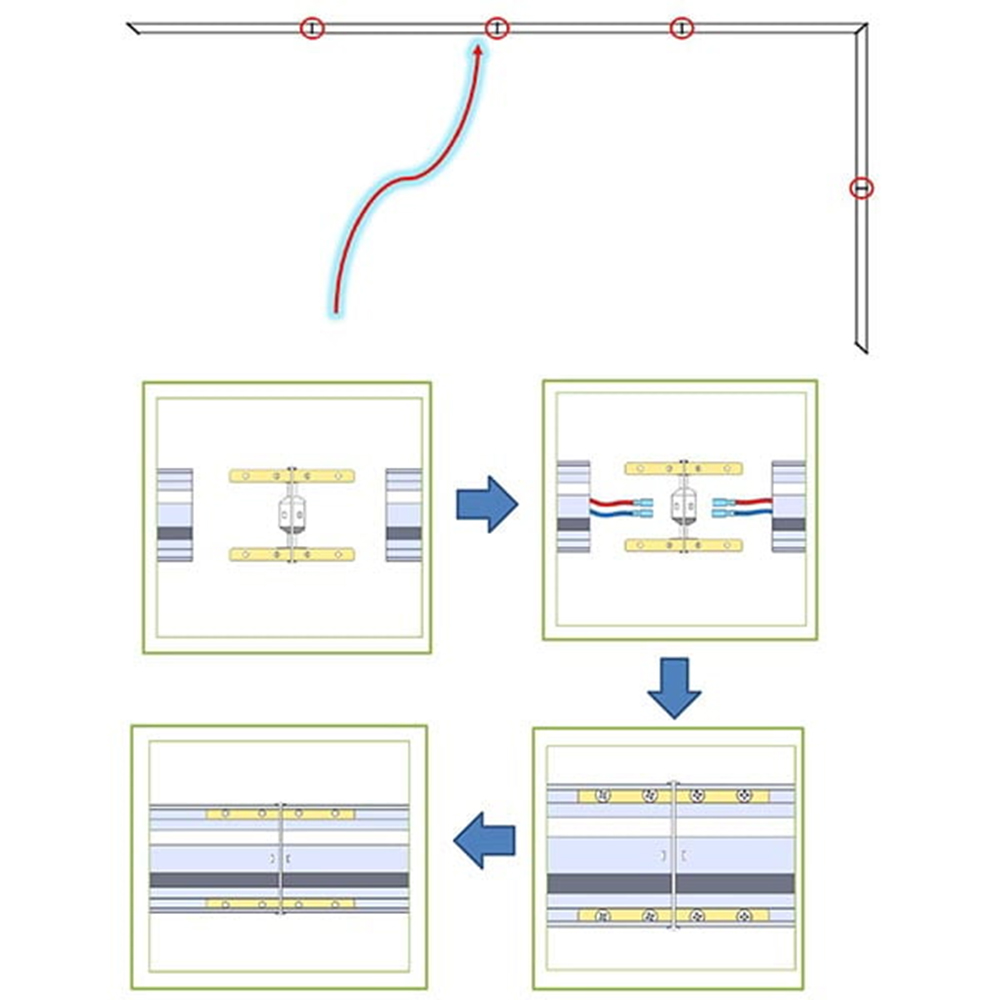

    Шаг 1 Сборка квадратной лампы

    Соедините 4 отрезка по 1,175 м с помощью железного листа и соединителей 180°, чтобы получить 2 отрезка по 4,71 м.Шестигранный потолочный -3 ZT50289dtШестигранный потолочный -4 ZT5028rmq

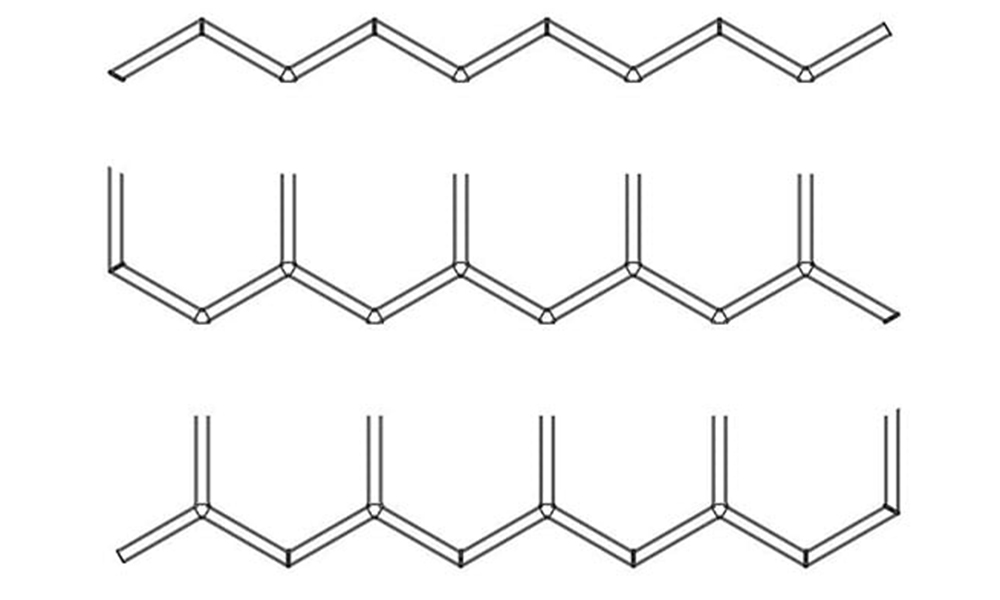

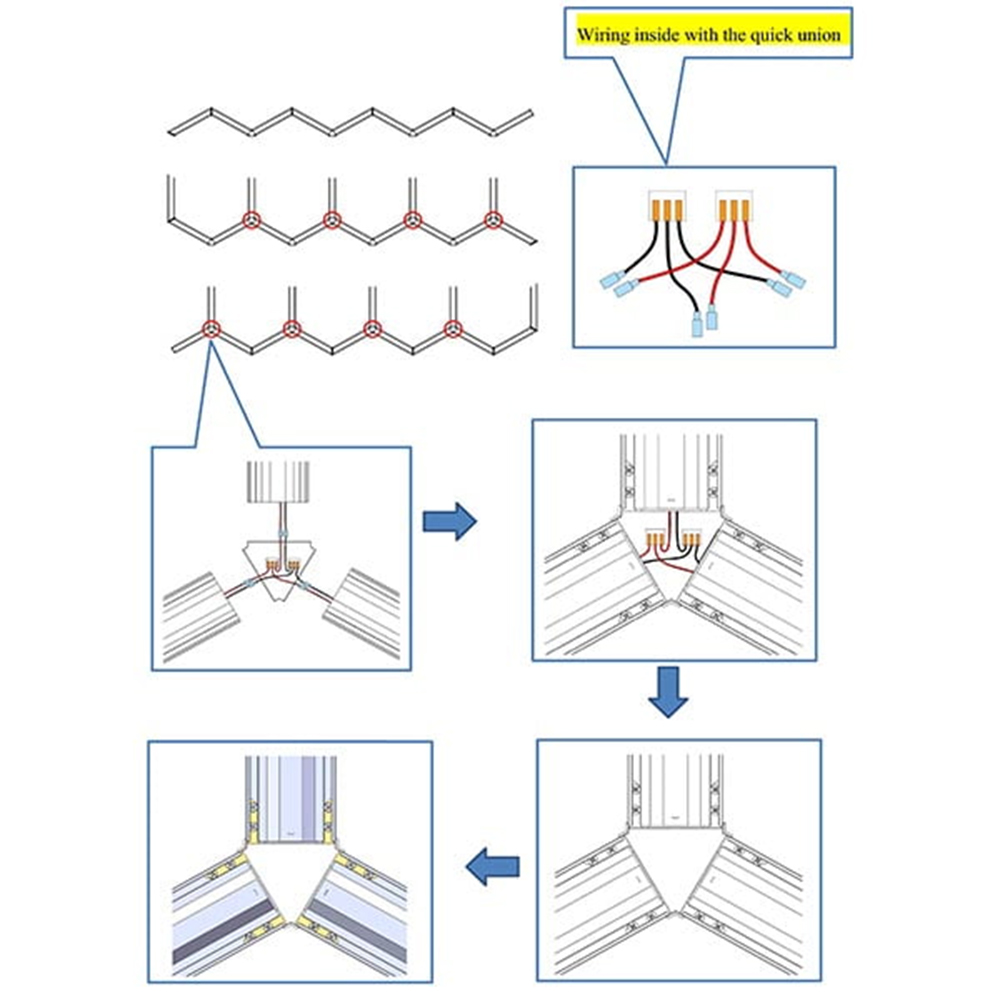

    Шаг 2 Соберите шестигранную лампу Внутренняя часть: Y-образные разъемы

    Шестигранный потолочный -5 ZT50284k9

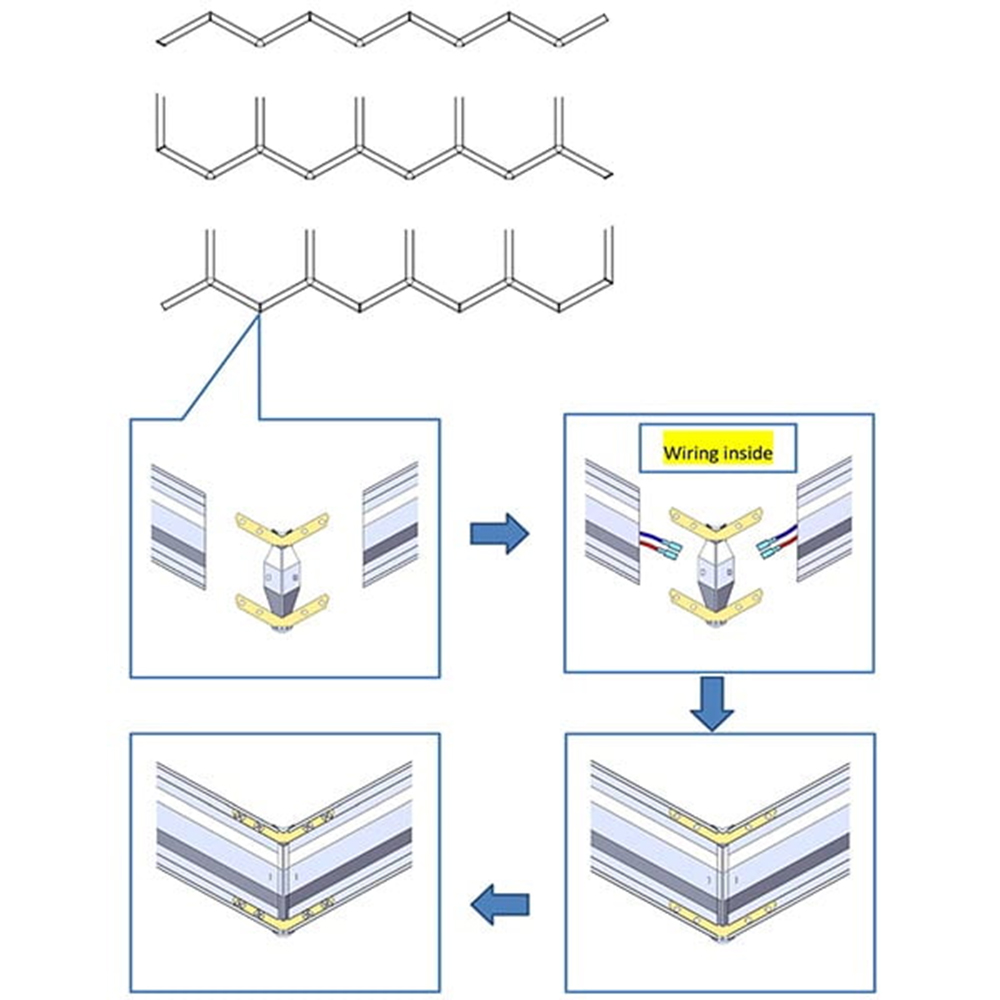

    Внутренняя часть: 120 разъемовШестигранный потолочный -6 ZT5028qcz

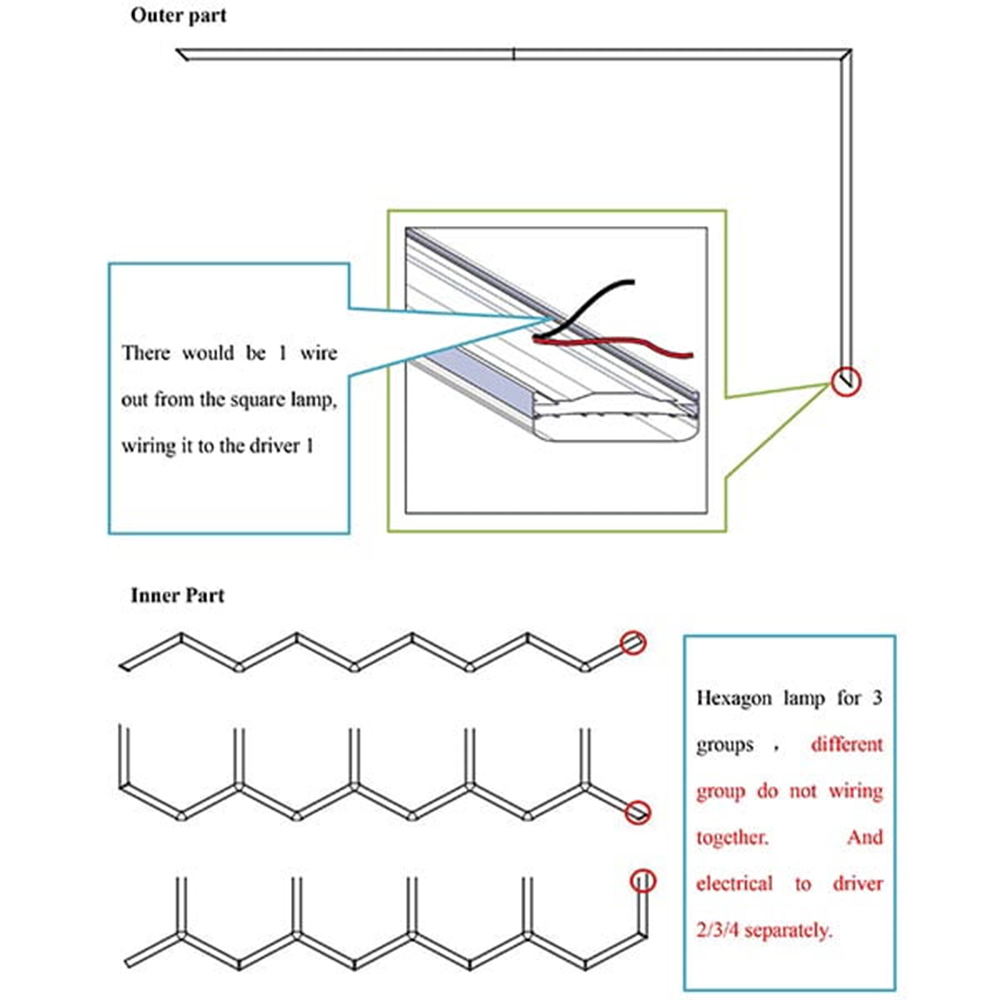

    Шаг 3 Принципиальная схемаШестигранный потолочный -7 ZT50284vc

    Как починить светодиодный драйвер на лампе?Шестигранный потолочный -8 ZT5028shk

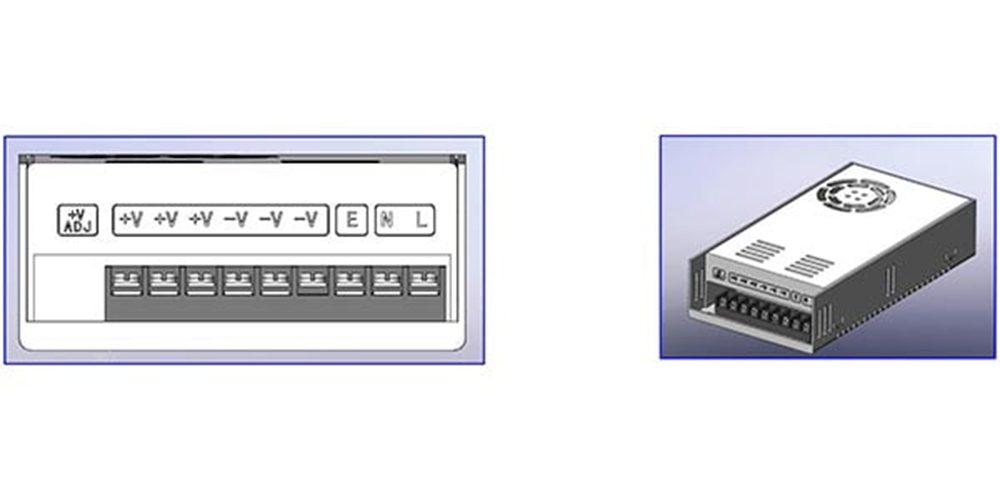

    Драйвер показывает: каждый драйвер не может превышать 400 ВтШестигранный потолочный -9 ZT5028qnb
    V+:положительный полюс DC24V【СОВМЕСТИМ С КРАСНЫМ ПРОВОДОМ ЛАМП】
    V-: отрицательный полюс DC24V【СОВМЕСТИМ С ЧЕРНЫМ ПРОВОДОМ ЛАМП】 E:заземляющий провод
    N:нулевой провод AC110V
    L: провод под напряжением AC110V

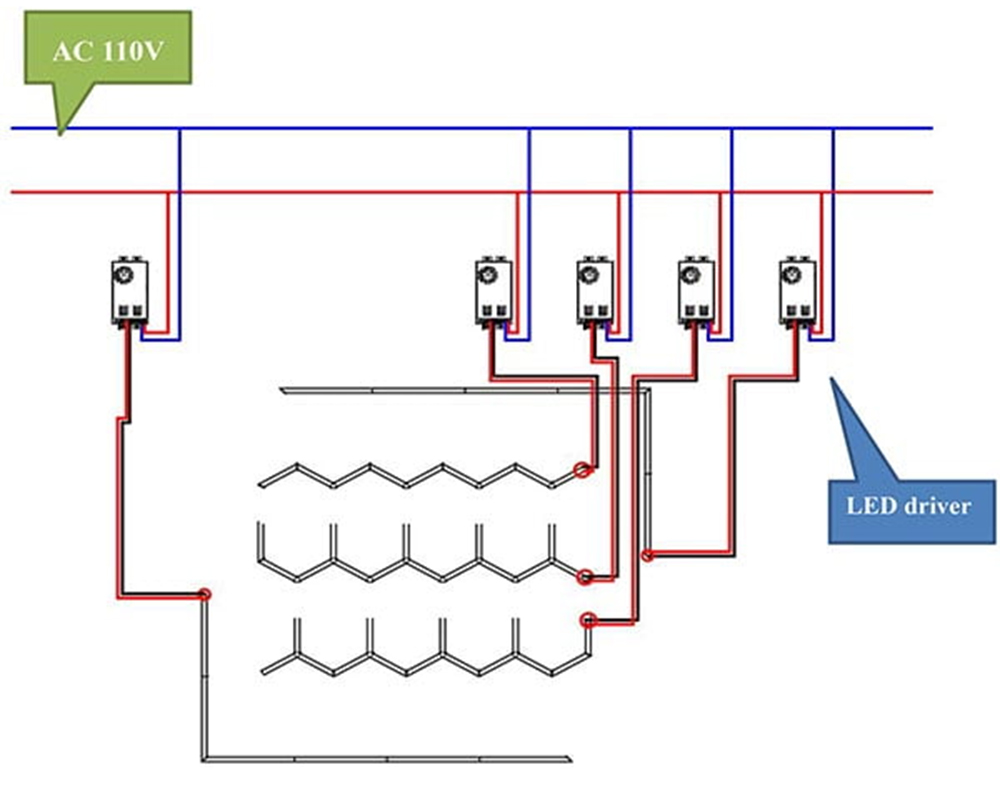

    Шестигранный потолочный светильник Принципиальная схема

    Шестигранный потолочный -10 ZT50280jz

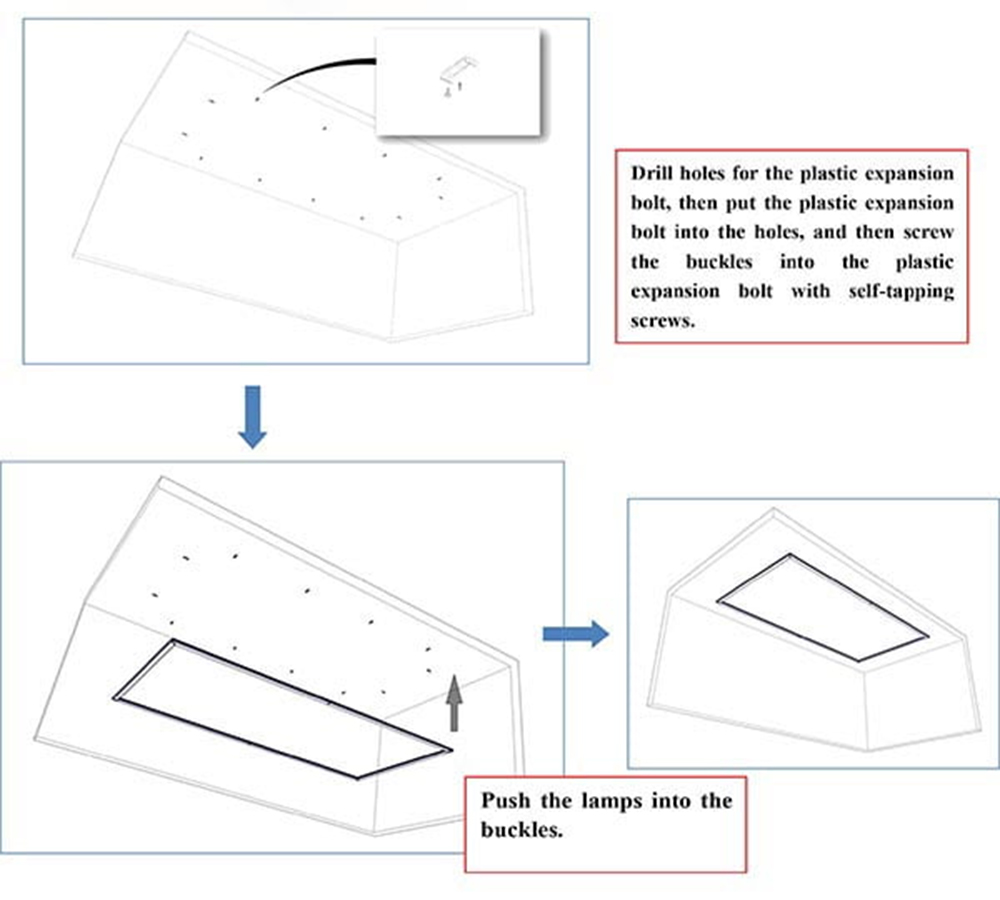

    Инструкция по монтажу шестигранного потолочного светильника

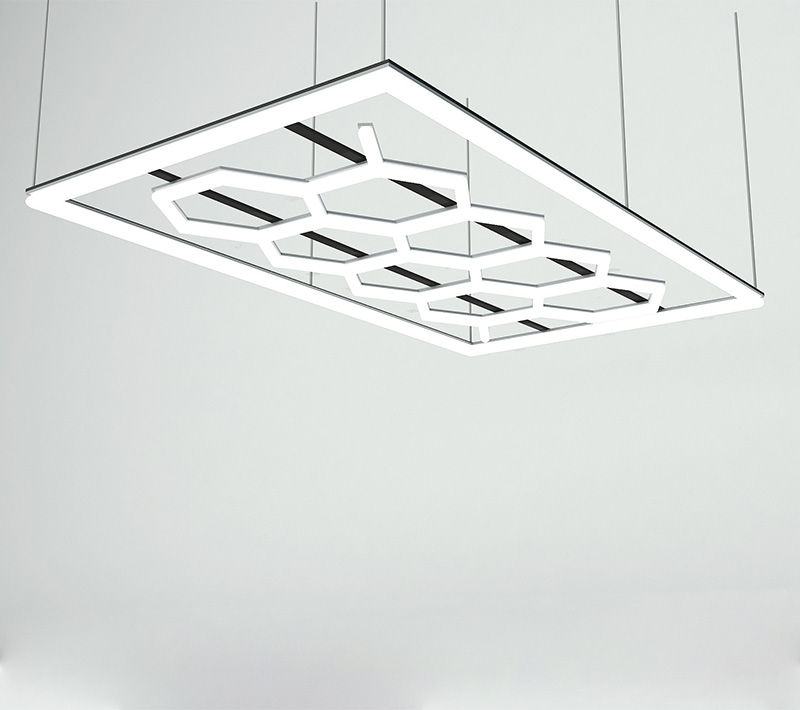

    Как установить светильник на крыше?

    Шестигранный потолочный -11 ZT5028vmz
